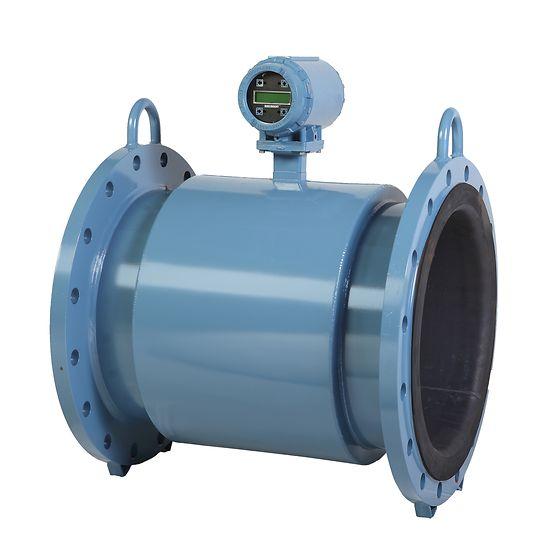

Débitmètre Électromagnétique 8750W - Utilités
Le débitmètre électromagnétique Rosemount 8750W est un standard du marché. Appareil complet, disponible avec de nombreux matériaux de revêtements internes ainsi que des électrodes inox ou alloy en standard, sans surcoût.
Le 8750W dispose de diagnostics avancés pour assister les utilisateurs à tirer parti des meilleures pratiques de leurs installations, de maintenance et de gestion de leurs process.
Avec une construction de capteur entièrement soudée et un bloc de bornes isolé et remplaçable, le 8750W est le compteur le plus fiable disponible pour les applications d'eaux, eaux usées et utilités.
Marque : Emerson Rosemount
VOIR LES DÉCLINAISONS
Caractéristiques
| Diamètre de ligne | 0,5"-48" |
| Matériaux de revêtement | PTFE, néoprène |
| Matériaux des électrodes | Acier inoxydable, alliage au nickel |
| Normes des brides | ANSI , EN, GB , AS4087, AS2129, JIS , AWWA |
| Classes de bride | Jusqu’à 300 / PN40 / 4,0 Mpa / PN35 / Tableau E / 10K / Classe D |
| Précision | Standard : 0,5 %, haute précision (en option) : 0,25 % |
| Diagnostics | Tube vide, détection de mise à la masse/câblage, bruit de procédé excessif, détection d'encrassement des électrodes, Smart Meter Vérification |
| Sortie du transmetteur | Électronique numérique 4-20 mA (protocole HART), Modbus RS485 |
Transmetteur 8732E
Transmetteur de débit électromagnétiques
Transmetteur de débit Rosemount 8732E
Boîtier émetteur à deux compartiments
Avec les meilleures performances, les transmetteurs de débit électromagnétiques Rosemount 8732E Field Mount offrent des mesures très précises et stables même dans les applications les plus critiques.
Un boîtier d'émetteur à deux compartiments offre un isolement de l'environnement extérieur, ce qui permet à l'électronique d'être protéger de tous risques liés à l'humidité et d'autres contaminants.
En outre, les diagnostics avancés et l'interface intuitive d'affichage local sans ouvrir le boitier, fournissent des fonctionnalités de suivi et de gestion incomparables.
Le transmetteur peut être monté intégralement ou à distance pour une installation, une maintenance et une vérification simplifiées.
Un boîtier d'émetteur à deux compartiments offre un isolement de l'environnement extérieur, ce qui permet à l'électronique d'être protéger de tous risques liés à l'humidité et d'autres contaminants.
En outre, les diagnostics avancés et l'interface intuitive d'affichage local sans ouvrir le boitier, fournissent des fonctionnalités de suivi et de gestion incomparables.
Le transmetteur peut être monté intégralement ou à distance pour une installation, une maintenance et une vérification simplifiées.
Marque : Emerson Rosemount
| Compatibilité du tube de mesure | Compatible avec les tubes de mesure Rosemount 8705, 8711 et 8721. Compatible avec les tubes de mesure alimentés en courant alternatif et courant continu d'autres fabricants. |
| Courant d'excitation de la bobine du transmetteur | 500 mA |
| Étendue de mesure du débit | Capable de traiter les signaux générés par des fluides s'écoulant à des vitesses allant de 0,01 à 12 m/s dans les deux sens d'écoulement et pour tous les diamètres de tube de mesure. Pleine échelle réglable sur toute la plage entre -12 et 12 m/s. |
| Limites de conductivité | Le liquide procédé doit présenter une conductivité d'au moins 5 microsiemens/cm (5 micromhos/cm). |
| Alimentation | 90-250 Vca, 50/60 Hz ou 12-42 Vcc |
| Fusibles d'alimentation en ligne | •Systèmes de 90-250 Vca •1 A, 250 V, I2t, classification 1,5 A2s, fusible à action instantanée Bussman AGC-1, Littelfuse 31201.5HXP •Systèmes de 12-42 Vcc •3 A, 250 V, I2t, classification 14 A2s, fusible à action instantanée Bel 3AG 3-R, Littelfuse 312003P, Schurter 0034.5135 |
| Fusibles d'alimentation en ligne | •15 W au maximum – Courant continu •40 VA au maximum – Courant alternatif |
| Courant d'activation | •Courant alternatif : maximum de 35,7 A (< 5 ms) à 250 Vca •Courant continu : maximum de 42 A (< 5 ms) à 42 Vcc |
Transmetteur 8712E
Transmetteur de débit magnétique Rosemount 8712E
Les transmetteurs de débit magnétique Rosemount 8712E à montage mural incluent des diagnostics avancés qui offrent des fonctionnalités de gestion et de suivi inégalées.
Cette option de montage mural est idéale pour les environnements dangereux ou les emplacements difficiles à atteindre et permet un accès instantané à toutes les informations de diagnostic ainsi qu'à la configuration de base par des clés dédiées.
Les diagnostics Smart Meter Vérification permettent de s'assurer de la santé de l'ensemble du débitmètre sans équipement externe en évitant les arrêts coûteux.
Cette option de montage mural est idéale pour les environnements dangereux ou les emplacements difficiles à atteindre et permet un accès instantané à toutes les informations de diagnostic ainsi qu'à la configuration de base par des clés dédiées.
Les diagnostics Smart Meter Vérification permettent de s'assurer de la santé de l'ensemble du débitmètre sans équipement externe en évitant les arrêts coûteux.
Marque : Emerson Rosemount
| Précision | Incertitude maximale du débit volumétrique de ±0,15 % sur des étendues de mesure de débit de 1/13 et de ±0,25 % sur des étendues de mesure de débit de 1/40. |
| Diagnostic | Validation du transmetteur in situ, détection de défaut de mise à la terre/erreur de câblage, détection de bruit de procédé excessif, détection de tube vide ajustable, détection de défaut de transmetteur, détection de défaut de tube de mesure |
| Compatibilité | •Tous les tubes de mesure fabriqués par Rosemount : 8705, 8711, 8721, 8707 •Leurs capacités universelles permettent aux transmetteurs de la série E d'être compatibles avec les tubes de mesure d'autres fabricants, alimentés en courant continu ou en courant alternatif. |
| Alimentation électrique | 90-250 Vca, 50-60 Hz ou 12-42 Vcc |
| Consommation d'électricité | •15 W au maximum – Courant continu •40 VA au maximum – Courant alternatif |
| Indice de protection du boîtier | •8712E : Type 4x, IP66 |
Transmetteur 8714D - Calibration
Transmetteur Calibration 8714D
La méthode d'étalonnage du transmetteur Rosemount 8714D garantit la traçabilité aux normes NIST et la précision à long terme du système du débitmètre.
Cet instrument de haute précision peut être utilisé pour recalibrer les transmetteurs Rosemount 8712 C / D / E, 8732 C / E et 8742C.
Le 8714D fournit une tension exacte, simulant précisément des débits de 0,00 ft / s, 3,00 ft./s, 10,00 ft./s et 30,00 ft./s.
Le signal de tension précis de 30,00 ft./s peut être utilisé pour recalibrer ou vérifier le fonctionnement d'un transmetteur.
Cet instrument de haute précision peut être utilisé pour recalibrer les transmetteurs Rosemount 8712 C / D / E, 8732 C / E et 8742C.
Le 8714D fournit une tension exacte, simulant précisément des débits de 0,00 ft / s, 3,00 ft./s, 10,00 ft./s et 30,00 ft./s.
Le signal de tension précis de 30,00 ft./s peut être utilisé pour recalibrer ou vérifier le fonctionnement d'un transmetteur.
Marque : Emerson Rosemount
| Débit simulé | 0, 0,91, 3,6, 9,14 m/s |
| Facteur d'étalonnage | 1.00E+15 |
| Compatibilité du transmetteur | Rosemount 8712 C/D/E, 8732 C/E et 8742C Non compatible avec 8712H |
Module EtherNet/IP 8700M
Module Ethernet 8732EM Rosemount
Le module Ethernet / IP ™ 8732EM Rosemount pour débitmètres électromagnétiques permet l'intégration de périphériques industriels dans le réseau Ethernet sans perte de fonctionnalité, de contrôle ou de fiabilité.
Le module 8732EM Ethernet / IP ™ offre un accès réseau à une interface de configuration et de diagnostic puissante pour accéder à de précieuses données.
Préconfiguré et facile à utiliser, le module offre une productivité accrue et une meilleure compréhension des processus pour les installations nouvelles ou adaptées de l'émetteur Rosemount 8732E et du débitmètre utilitaire 8750W
Grâce à ses caractéristiques, le module Ethernet est un choix optimal pour vos installations !
Le module 8732EM Ethernet / IP ™ offre un accès réseau à une interface de configuration et de diagnostic puissante pour accéder à de précieuses données.
Préconfiguré et facile à utiliser, le module offre une productivité accrue et une meilleure compréhension des processus pour les installations nouvelles ou adaptées de l'émetteur Rosemount 8732E et du débitmètre utilitaire 8750W
Grâce à ses caractéristiques, le module Ethernet est un choix optimal pour vos installations !
Marque : Emerson Rosemount
| Boîtier | Boîtier en plastique avec connexion par encliquetage au rail DIN |
| Classe de protection | IP20 |
| Dimensions | 4.72” × 2.95” × 1.06” L×W×H (120mm × 75mm × 27mm) |
| Alimentation | 24 V ±10% |
| Consommation | Maximum: 280 mA on 24 V Typical: 100 mA |
| Compatibilité | Rosemount 8732E Field Mount Émetteur avec capteurs Rosemount 8705, 8711 et 8721 ; système de débitmètre utilitaire 8750W |
| Certifications | Entièrement certifié ODVA |
